SBWKD-860D1電工電子電拖綜合實訓考核裝置
一、產品概述：
電工電子電拖綜合實訓考核裝置為配合我國職業教育和就業人員實際操作、培訓、鑒定的需求，我公司綜合了大中專院校、職業院校、技工學校的《電工技能訓練》《電工實訓》《電氣控制技術》《電力拖動控制線路與技能訓練》《電機及拖動基礎》《工廠繼電器接觸控制》《PLC原理及應用技術》《變頻原理及應用技術》《電子技能訓練》等相關科目的實驗及實訓教學內容而研發了本裝置。裝置電工部分采用網孔板結構，訓練與鑒定接近工業現場，外形美觀、結構合理，牢固、耐用，實訓方式靈活，增加元器件即可增加實訓項目，可擴展性強。裝置設置多重科學安全保護措施，確保設備和操作者人身安全，非常適合各大中專院校、職業學院、技工學校和各類培訓機構訓練學生電工電子基本技能、專業技能和變頻器、PLC綜合技能，也可進行電工等級考核和技能鑒定。
電工技能實訓通過安全用電、常用工具及儀表的使用、電工綜合技能訓練、電動機的安裝、維護與故障處理、電動機控制線路的安裝工藝、調試維修、常用生產機械電氣控制線路的安裝連線，故障分析與處理，基于PLC及變頻器的電機基本控制線路以及常用機床的控制，可達到勞動及社會保障職業技能鑒定中級以上水平。電子技能實訓改革傳統實驗室實訓教學模式，通過基本操作技能和三十幾類實用新型電路的制作、調試，使學生掌握電子產品制作調試，學會閱讀電路原理圖和PCB圖，熟悉電子元器件的選擇、測試，并能處理安裝調試過程中出現的問題。實訓電路中涵蓋開關、音頻、信號發生、計數、譯碼、顯示、測量、控制等實訓內容。實訓臺上增加了電子創新透明模塊與九孔萬能電路插板，可開展電子創新項目實訓，實訓項目豐富。
二、裝置特點：
1、采用網孔板結構，實訓方法靈活，接近工業現場，增加元器件即可增加實訓內容，便于二次開發及功能擴展。
2、實訓內容豐富，實訓考核知識面廣，綜合性強，有效節省實訓場地。
3、安全保護措施嚴密、合理、科學，外觀豪華、氣魄。
4、基于PLC及變頻器的電氣控制實訓項目，配備了MCGS組態軟件與計算機進行通信監控實訓運行狀態。
三、技術性能：
1、工作電源：三相四線（或三相五線）～380V±5% 50Hz
2、溫度：-10℃～40℃，相對濕度＜85%（25℃）
3、裝置容量：＜1.0KVA
4、重量：200Kg
四、實訓屏構成與性能：
1、實訓屏外殼：鐵質雙層亞光密紋噴塑結構，鋁質面板。
2、電源及參數：
2.1、輸入電源：三相四線電源，輸入時紅、黃、綠三只指示燈亮。
2.2、電源輸出：總電源開關開啟后，打開電源開關鎖，按下啟動按鈕，三相四線電源輸出，三只450V電壓表指示工作線電壓。
3、安全保護：設有電壓型漏電保護器和電流型漏電保護器，并有單片機自動控制全程監控裝置過載或短路，自動切斷總電源，故障排除按下復位按鈕方可再次啟動電源，確保設備和操作者安全。
4、恒流穩壓雙用電源：兩路獨立。每路輸出電壓0-30V，輸出電流4mA-2000mA，內置式繼電器自動換檔，多圈電位器連續調節，使用方便，電流電壓輸出用0.5級數字表指示。電壓穩定度＜10-2，負載穩定度＜10-2，紋波電壓＜5mV。
5、+5V直流穩壓電源1路，輸出電流500mA。
★6、智能功率、功率因數表
1）功率測量精度1.0級，功率因數測量范圍0.3-1.0，電壓電流量程為450V和5A。
2)2.7寸TFT液晶屏顯示有功功率、功率因數、電壓、電流、負載類型，具有超量程提示功能。
3)負載類型：L、R、C。
4)測量精度：±0.5%+2。
5)抽樣率：5次/秒
6)工作溫度范圍：-20℃～+50℃。
7)上位機具有實時監視及關斷功能。
8)儀表采用現代化技術，液晶中文顯示，具備智能化數字化，具備人機界面，通過按鍵能夠?qū)x表進行設置操作,量程自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程保護、短路保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。
★7、智能型真有效值交流數字毫伏表
1)測量范圍：0.2mV～600V, 設置200mV、2V、20V、200V、600V五檔量程，具有量程自動切換,超量程自動報警功能。
2)2.7寸TFT液晶屏顯示四位測量值。
3)測量精度：±0.5%+5。
4)頻率范圍：10Hz～600KHz。
5)輸入阻抗：1MΩ，輸入電容≤30pF。
6)抽樣率：5次/秒
7)工作溫度范圍：-20℃～+50℃。
8)上位機具有實時監視及關斷功能。
9)儀表采用現代化技術，液晶中文顯示，具備智能化數字化，具備人機界面，通過按鍵能夠?qū)x表進行設置操作,量程自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程保護、短路保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。
★8、智能型直流電壓表
1)測量范圍：0-1000V, 設置2V/20V/200V/1000V四檔量程，具有量程自動切換,超量程自動報警功能。
2) 2.7寸TFT液晶屏顯示四位測量值，具有超量程提示功能。
3)測量精度：±0.5%+2。
4)抽樣率：5次/秒
5)工作溫度范圍：-20℃～+50℃。
6)上位機具有實時監視及關斷功能。
7)儀表采用現代化技術，液晶中文顯示，具備智能化數字化，具備人機界面，通過按鍵能夠?qū)x表進行設置操作,量程自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程保護、短路保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。
★9、智能型直流電流表
1)測量范圍：0-5A,設置 2mA/20mA/200mA/5A四檔量程，具有量程自動切換,超量程報警功能。
2)2.7寸TFT液晶屏顯示四位測量值，超量程提示。
3)測量精度：±0.5%+2。
4)抽樣率：5次/秒
5)工作溫度范圍：-20℃～+50℃。
6)上位機具有實時監視及關斷功能。
7)儀表采用現代化技術，液晶中文顯示，具備智能化數字化，具備人機界面，通過按鍵能夠?qū)x表進行設置操作,量程自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程保護、短路保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。
10、指針式測量電表：交流450V 1只，交流5A 3只，精度1.0級。
11、整流二極管：提供四只IN5408二極管，用于整流或能耗制動。
12、大功率電阻：三只75Ω/75W電阻用于電動機降壓啟動，一只10Ω/25W電阻用于異步電動機的能耗制動。
13、單、三相插座：為外部儀器提供工作電源。
14、單次脈沖源：每撥一次鈕子開關可輸出一對正負脈沖。
★15、功率輸出函數發生器：采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。
正弦波輸出幅度 | ≥10V |
輸出阻抗 | 50Ω |
失真度 | <1%（0.1HZ-- 1KHz） |
頻率范圍 | 0.1HZ～3MHz，采用鍵盤直接輸入數字設定頻率 |
輸出幅度 | 電位器調節，正弦波輸出具有20db,40db衰減 |
方波占空比 | 可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。 |
頻率計最高測量范圍 | 100MHz，自動換檔 |
五、實訓操作桌：鐵質雙層亞光密紋噴塑，桌面為防火、防水、耐磨高密度板，設有抽屜和元件儲存柜，結構堅固、造型美觀大方。
★六、電子電路技術實訓板：
MD01號板 晶體管基本放大電路此板中包含的電路有：
供電電路：
1、+12V，1A，帶自恢復保護電路。
2、-12V，1A，帶自恢復保護電路。
3、帶電源濾波、工作指示等
晶體管共射極放大電路：
1、輸入、輸出電容可插拔式開放型設計。
2、偏置電阻、射極電阻、負載電阻可插拔式開放型設計。
3、留有電源輸入端子孔，帶有防反接功能。
4、電源支路帶有功能開關，方便支路電阻測量。
晶體管共集電極放大電路：
1、偏置電阻、負載電阻可插拔式開放型設計。
2、留有電源輸入端子孔，帶有防反接功能。
3、電源支路帶有功能開關，方便支路電阻測量。
場效應管共源級放大電路：
1、負載電阻可插拔式開放型設計。
2、留有電源輸入端子孔，帶有防反接功能。
3、弓形針、圓孔針配套使用，方便學生操作和實訓。
MD02號板 晶體管基本放大電路此板中包含的電路有：
供電電路：
1、+12V，1A，帶自恢復保護電路。
2、-12V，1A，帶自恢復保護電路。
3、帶電源濾波、工作指示等
晶體管兩級負反饋放大電路：
1、輸入、輸出電容可插拔式開放型設計。
2、偏置電阻、射極電阻、負載電阻可插拔式開放型設計。
3、留有電源輸入端子孔，帶有防反接功能。
4、電源支路帶有功能開關，方便支路電阻測量。
晶體管共集電極放大電路：
1、偏置電阻、負載電阻可插拔式開放型設計。
2、輸入、輸出電容可插拔式開放型設計。
3、留有電源輸入端子孔，帶有防反接功能。
4、反饋回路帶通斷功能。
5、電源支路帶有功能開關，方便支路電阻測量。
MD03號板 晶體管基本放大電路此板中包含的電路有：
供電電路：
1、+12V，1A，帶自恢復保護電路。
2、-12V，1A，帶自恢復保護電路。
3、帶電源濾波、工作指示等
差分放大器電路：
1、輸入回路、負載回路可插拔式開放型設計。
2、進口多圈精密可調電阻。
3、留有電源輸入端子孔，帶有防反接功能。
4、電源支路帶有功能開關，方便支路電阻測量
OTL分立件功率放大器電路：
1、可調電位器可插拔，易于更換。
2、支路測試點設置合理，便于測量。
3、留有電源輸入端子孔，帶有防反接功能。
4、電源支路帶有功能開關，方便支路電阻測量
OTL集成功率放大器電路：
1、可調電位器可插拔，易于更換。
2、支路測試點設置合理，便于測量。
3、留有電源輸入端子孔，帶有防反接功能。
4、電源支路帶有功能開關，方便支路電阻測量
喇叭音響電路：
1、8歐外置喇叭。
2、輸入、輸出回路開放。
MD04號板 集成運算放大器電路此板中包含的電路有：
供電電路：
1、+12V，1A，帶自恢復保護電路。
2、-12V，1A，帶自恢復保護電路。
3、帶電源濾波、工作指示等
積分/微分、指數/對數運算電路：
1、輸入回路、反饋回路可插拔式開放型設計。
2、留有電源輸入端子孔，帶有防反接功能。
3、電路由學生自行設計完成。
比例放大、加減法、比較器運算電路：
1、輸入回路、反饋回路可插拔式開放型設計。
2、留有電源輸入端子孔，帶有防反接功能。
3、電路由學生自行設計完成。
帶阻有源濾波器電路：
1、電路參數開放，由學生自行設計，并由器件庫中選取。
2、支路測試點設置合理，便于測量。
3、留有電源輸入端子孔，帶有防反接功能。
低通、高通、帶通有源濾波器電路：
1、電路參數開放，由學生自行設計，并由器件庫中選取。
2、支路測試點設置合理，便于測量。
3、留有電源輸入端子孔，帶有防反接功能。
RC振蕩器電路
1、電路參數開放，由學生自行設計，并由器件庫中選取。
2、支路測試點設置合理，便于測量。
3、留有電源輸入端子孔，帶有防反接功能。
可調直流電平輸出電路：
1、兩路輸出。
2、-8V至+8V連續可調。
MD05號板 數字電路此板中包含的電路有：
供電電路：
1、+12V，1A，帶自恢復保護電路。
2、-12V，1A，帶自恢復保護電路。
3、帶電源濾波、工作指示等
信號源電路：
1、方波1HZ 幅度5V；方波10HZ幅度5V；方波1KHZ幅度5V。
2、方波10HZ至10KHZ連續可調，幅度5V。
3、正向單脈沖輸出、反向單脈沖輸出。
三太邏輯筆電路：
1、輸入-高電平
2、輸入-高阻態
3、輸入-低電平
芯片座電路;
1、14芯鎖緊芯片座6個。
2、芯片座引腳與鉚孔一一對應引出。
數碼管BCD譯碼驅動電路：
數碼管共陰極驅動電路：
LED二極管驅動電路：
電平狀態輸出電路：
MD06號板 元件庫板此板中包含的元件有：
電容元件
電阻元件
可調電容（雙聯可調電容、小瓷片可調電容）
可調電阻
電感元件
MD07號板 CPLD（EPM570）可編程數字邏輯電路單元
七、整個實訓室構成與配備

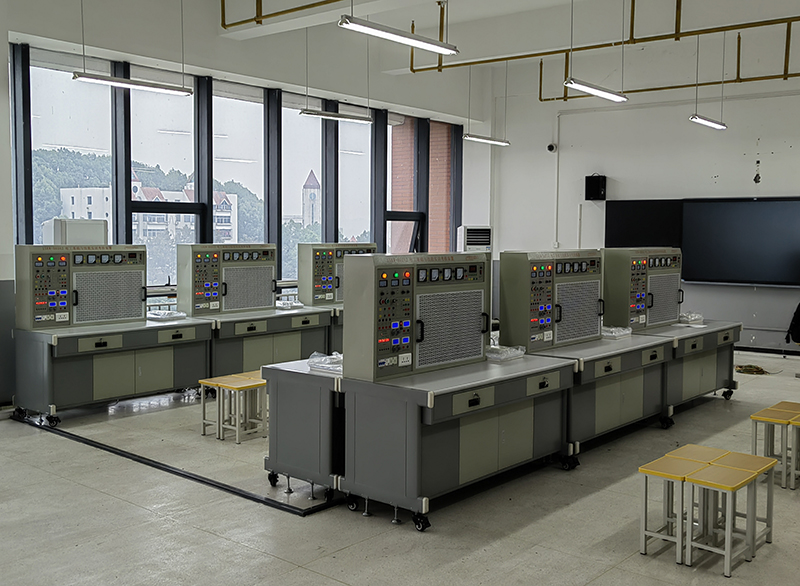

1、學生實訓操作桌1張，一桌二座，桌面配備一塊膠皮板保護桌面，桌體下部配備元件儲存柜，放置實訓考核元器件，使用、保管方便，桌體中部左右設有兩個抽屜，放置常用工具等。
2、學生實訓臺：共1臺，每張學生實訓考核操作桌上配置1臺。
3、器材配備：
八、實訓考核項目：
(一)、電工部分：
電工基礎訓練
1．低壓驗電筆的使用
2．滅火器的操作方法（教師演示）
3．口對口人工呼吸法和胸外心臟壓擠法急救的掌握
4．常用工具的使用與識別
5．常用導線的連接和絕緣的恢復
6．電烙鐵的拆裝與焊接技能訓練
7．電工識圖訓練
8．電工布線工藝
照明等單相電路的接線與調試
9．日光燈電路的安裝接線
10．單相電度表直接接線電路安裝
11．單相電度表經電流互感器的接線電路安裝
12．配電板安裝
13．室內配線
14．室內照明電路安裝
電工儀表選用
15．萬用表轉換開關的使用和讀數
16．交流電壓的測量
17．直流電壓、直流電流的測量
18．電流表、電壓表的安裝
19．電阻的測量
20．兆歐表、鉗形電流表接地電阻測定儀的使用
21．單相功率、功率因數的測量
22．三相四線有功電度表的安裝接線
23．三相四線有功電度表經電流互感器的安裝與接線
低壓電器及電動機的拆裝維修
24．常用開關繼電器拆裝
25．交流接觸器的拆卸與組裝
26．常用啟動器的結構觀察與檢測
29．三相鼠籠式電動機的拆裝與測試
30．三相鼠籠式異步電動機運行巡視
31．三相鼠籠式異步電動機的定期檢修
32．三相鼠籠式電動機故障分析
33．定子繞組局部故障的排除
34．單相電容式電動機繞組的拆裝
35．單相電容式電動機故障與排除
36．手動正轉控制線路的安裝與檢修訓練
動力及控制電路的安裝、調試與維修
37．接觸器點動正轉控制
38．具有自鎖的正轉控制
39．具有過載保護的正轉控制
40．接觸器聯鎖的正反轉控制
41．按鈕聯鎖的正反轉控制線路
42．按鈕、接觸器復合聯鎖的控制線路
43．按觸器控制Y-△降壓控制
44．X62-W型銑床主軸與進給電機的聯鎖控制
45．時間繼電器控制Y-△降壓起動控制
46．C620-1型車床控制線路的模擬安裝
電子電路的元件認知與檢測（老師演示）
47.常用電容學習與檢測
48.常用電阻學習與檢測
49.常用二極管學習與檢測
50.常用晶體管學習與檢測
51.常用數碼管顯示學習與檢測
52.常用集成IC學習與檢測
★（二）電子技術實訓
A、基礎技術實訓
實訓一、晶體管共射極放大器實訓
實訓二、晶體管共集電極放大器實訓
實訓三、結型場效應管共源放大器實訓
實訓四、晶體管兩級負反饋放大器實訓
實訓五、直流穩壓電源實訓
實訓六、OTL集成功率放大器實訓
實訓七、OTL分立功率放大器實訓
實訓八、差分放大器實訓
實訓九、積分、微分、指數、對數運算實訓
實訓十、比例放大、加減法、比較器運算實訓
實訓十一、低通、高通、帶通、帶阻有源濾波器實訓
實訓十二、RC振蕩器實訓
實訓十三、可調直流電平輸出實訓
實訓十四、門電路電參數的測試
實訓十五、CMOS門電路測試
實訓十六、門電路邏輯功能及測試實訓五組合邏輯電路（半加器全加器及邏輯運算）
實訓十七、觸發器（一）R-S，D，J-K
實訓十八、三態輸出觸發器及鎖存器實訓
實訓十九、時序電路測試及研究
實訓二十、集成計數器及寄存器
實訓二十一、譯碼管和數據選擇器
實訓二十二、波形產生及單穩態觸發器
實訓二十三、時序電路應用
B、設計型技術實訓
實訓一、晶體管共射極放大器實訓（偏置電壓、放大位數可設置）
實訓二、晶體管兩級負反饋放大器實訓（偏置電壓、放大位數可設置）
實訓三、差分放大器實訓（可設置）
實訓四、集成運算放大器實訓（可設置）
C、系統綜合技術實訓
實訓一、前置放大、有源濾波、功率放大、音響綜合實訓
實訓二、波形發生器綜合實訓
（三）電子技能創新實訓
A.基礎實訓
1.點亮第一個LED
2.LED閃爍
3.LED流水燈
4.蜂鳴器
5.靜態數碼管顯示
6.動態數碼管顯示
7.獨立按鍵
8.矩陣按鍵
9.8X8LED點陣（點亮一個點）
10.8X8LED點陣（顯示數字）
11.外部中斷0
12.外部中斷1
13.定時器0中斷
14.定時器1中斷
15.串口通訊
16.EEPROM-IIC
17.DA18B20溫度傳感器
18.DS1302時鐘
19.紅外通信
20.AD模數轉換
21.DA數模轉換
22.LCD1602液晶
B.中級實訓
1.DS1302時鐘LCD1602顯示
2.LCD1602滾動顯示
3.LCD1602顯示紅外值
4.LCD1602顯示矩陣按鍵鍵值
5.LCD顯示溫度+串口接收溫度
6.LED點陣顯示漢字
7.LED點陣顯示數字
8.LED流水+定時器
9.按鍵控制蜂鳴器
10.按鍵控制數碼管
11.定時器秒表（查詢方式）
12.蜂鳴器音樂之八月桂花
13.矩陣按鍵數碼管移位顯示
14.門鈴設計
15.秒表
16.音樂播放器
C.高級實訓
1.超聲波測距（LCD1602顯示）
2.超聲波測距（數碼管顯示）
3.孵化環境溫濕度監控系統設計
4.基于單片機的室內空氣凈化系統
5.基于單片機的溫度濕度采集系統
6.基于單片機的智能計算器
（四）、電力拖動部分：
（1）電機基礎實訓
1．三相鼠籠異步電動機的認識實驗
2．三相鼠籠異步電動機的空載實驗
3．三相鼠籠異步電動機的工作特性
4．三相雙速電機的認識實驗
（2）電機控制部分
三相異步電動機控制
1．三相異步電動機閘刀開關正轉控制線路
2．三相異步電動機接觸器點動正轉控制線路
3．三相異步電動機具有自鎖的正轉控制線路
4．三相異步電動機具有過載保護的正轉控制線路
5．三相異步電動機倒順開關控制正反轉控制線路
6．三相異步電動機接觸器聯鎖的正反轉控制線路
7．三相異步電動機按鈕聯鎖的正反轉控制線路
8．三相異步電動機按鈕接觸器復合聯鎖控制線路
9．工作臺自動往返行程控制線路
10．三相異步電動機接觸器控制串聯電阻降壓起動線路
11．三相異步電動機時間繼電器控制串聯電阻降壓控制線路
12．三相異步電動機手動Y/△降壓起動
13．三相異步電動機接觸器控制Y/△降壓起動
14．三相異步電動機時間繼電器控制Y/△降壓起動
15．三相異步電動機QX3-13型Y/△自動起動控制線路
16．三相異步電動機的多地控制
17．三相異步電動機半波整流能耗制動控制線路
18．三相異步電動機全波整流能耗制動控制線路
19．三相異步電動機手動降壓起動
20．三相異步電動機單相運行反接制動控制線路
21．三相異步電動機控制電路聯鎖控制線路
22．三相異步電動機主電路聯鎖控制線路
23．電動葫蘆電氣控制線路
24．C6163車床電氣控制線路
25．C620車床電氣控制線路
26．X62-W銑床主軸與進給電機的聯鎖控制
三相雙速電機控制
1．雙速電機手動變速控制線路
2．接觸器控制雙速電機的控制線路
3．時間繼電器控制雙速電機的控制線路
九、整個實訓室構成與配備
1、學生實訓操作桌1張，一桌二座，桌面配備一塊膠皮板保護桌面，桌體下部配備元件儲存柜，放置實訓考核元器件，使用、保管方便，桌體中部左右設有兩個抽屜，放置常用工具等。
2、學生實訓臺：共1臺，每張學生實訓考核操作桌上配置1臺。
3、器材配備：
序號 | 名 稱 | 數量 | 單位 | 備 注 |
| 實訓臺 | 1 | 臺 |
|
實訓桌 | 1 | 張 |
|
★通訊板: 1）實驗臺地址范圍0-255。 2）具有WIFI、RJ45、RS485上位機通信接口。 3）學生機與教師示教臺智能測量儀表數據交換，接口轉換功能。 4）工作溫度范圍-20℃～+50℃。 | 1 | 套 |
|
學生凳 | 2 | 張 |
|
A：電工部分： |
1 | 表筆、扳手、尖嘴鉗、鋼絲鉗、剝線鉗等電工工具 | 1 | 套 |
|
2 | 電烙鐵及烙鐵架 | 1 | 套 |
|
3 | 指針萬用表MF-50 | 1 | 只 |
|
4 | 數字萬用表890B+ | 1 | 只 |
|
5 | 單相電度表 | 1 | 只 |
|
6 | 三相電度表 | 1 | 只 |
|
7 | 電流互感器 | 3 | 只 |
|
8 | 兆歐表 | 1 | 只 |
|
9 | 鉗形電流表 | 1 | 只 |
|
10 | 保險盒 | 3 | 只 |
|
11 | 拉線開關、園插座、平燈頭 | 各2 | 只 |
|
12 | 20W日光燈 | 1 | 套 |
|
13 | 換相開關 | 1 | 只 |
|
14 | 三相電動機拉具 | 1 | 套 |
|
15 | 鋼劇架 | 1 | 把 |
|
16 | 閘刀開關 | 1 | 把 |
|
17 | 單相電動機 | 1 | 臺 |
|
B：電工、電拖共用部分： |
1 | 三相斷路器 | 1 | 只 |
|
2 | 交流接觸器 | 4 | 只 |
|
3 | 熱繼電器 | 2 | 只 |
|
4 | 時間繼電器 | 2 | 只 | 電子式 |
5 | 三相雙投閘刀 | 1 | 只 |
|
6 | 三相閘刀 | 1 | 只 |
|
7 | 倒順開關 | 1 | 只 |
|
8 | BK變壓器 | 1 | 只 |
|
9 | 行程開關 | 4 | 只 |
|
10 | 保險座 | 6 | 只 |
|
11 | 3H鐵殼按鈕 | 2 | 只 |
|
12 | 信號燈 | 6 | 只 |
|
13 | 接線端子排 | 5 | 只 |
|
14 | G型導軌 | 1 | 根 |
|
15 | 鈕子開關 | 3 | 只 |
|
16 | 走線槽 | 2 | 米 |
|
17 | 三相異步電動機 | 1 | 臺 |
|
18 | 三相雙速異步電動機 | 1 | 臺 |
|
B：電子部分： |
1 | 電子電路技術實訓板 | 晶體管基本放大器板1 | 1 | 套 |
|
晶體管基本放大器板2 |
晶體管基本放大器板3 |
集成運算放大器板 |
數字電路板 |
元件庫板及元件 |
CPLD（EPM570）可編程數字電路板 |
電子電路技術輔助材料 | 疊插式專用導線 | 1 | 套 |
面包板專用導線 |
USB Blaster高速編程器 |
2 | 電子技能創新實訓模塊 | 1 | 套 |
|
