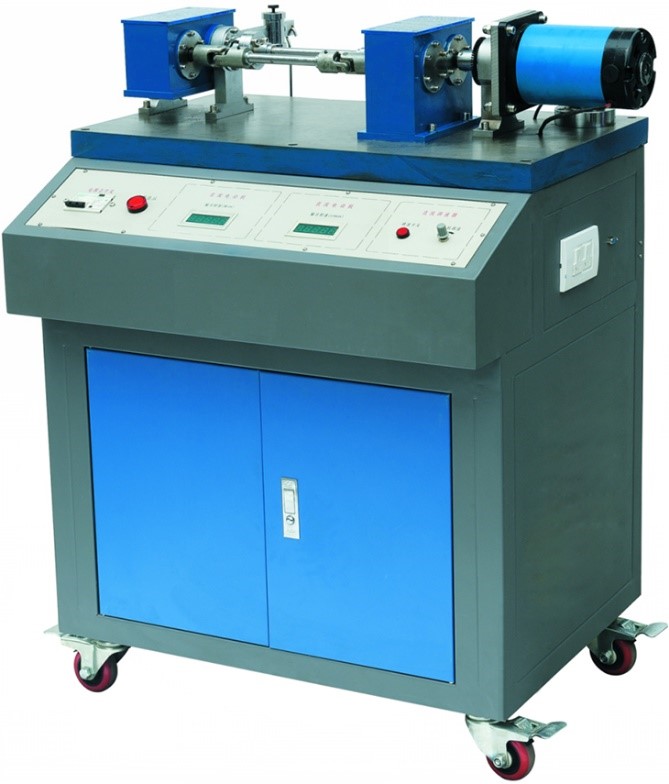

SBMECC-2型齒輪傳動效率測試實驗臺
一、產品概述
齒輪傳動效率測試實驗臺采用懸掛式齒輪箱加載、封閉功率流式測量齒輪傳動效率?？勺寣W(xué)生了解封閉功率流式測量齒輪傳動效率的基本原理和特點，掌握齒輪傳動效率的測量方法。適合各大中專院校機械類專業《機械設計》課程的實驗教學需要。
二、配置及技術性能
1.齒輪傳動測試分析實驗臺
(1)實驗桌：采用鐵質雙層亞光密紋噴塑結構，鋁質面板，鑄件平板臺面。設有帶鎖柜子，可放置配件及資料等。實驗桌還設有四個帶剎車萬向輪，便于移動和固定。鑄件平板外形尺寸：750mm×420mm×40mm。
(2)輸入電源：?jiǎn)蜗嗳€(xiàn) AC220V±10% 50Hz
(3)電流型漏電保護，I△n ≤30mA，動作時間≤0.1s，容量10A
(4)直流調速器1個：采用PWM脈寬調制技術，輸出電壓 0～110VDC，輸出電流 4ADC
(5)數顯轉速表1個：顯示電機的輸出轉速
(6)數顯轉矩表1個：顯示電機的輸出轉矩
(7)數據采集器 1套：具有一路模擬量輸入通道和一路數字量輸入通道
2.直流電機1臺：額定功率355W，額定轉速 0～1000r/min
3.稱重傳感器1個：額定載荷5kg；靈敏度1.0mV/V
4.光電傳感器1個：可精確的測量電機的轉速
5.機械零部件1套：齒輪、聯軸器、剛性軸、彈性軸等
6.計算機測試軟件：具有數據采集、測試分析、曲線擬合、保存并打印實驗結果等功能?？蓽y(cè)量轉矩、轉速、效率等參數的實時數據，并擬合繪制出效率曲線等，各曲線坐標可任意設置。
7.配件1套：砝碼、實驗指導書等
三、實驗項目
1.了解封閉功率流式測量齒輪傳動效率的基本原理和特點
2.齒輪傳動效率測試，并繪制效率曲線
