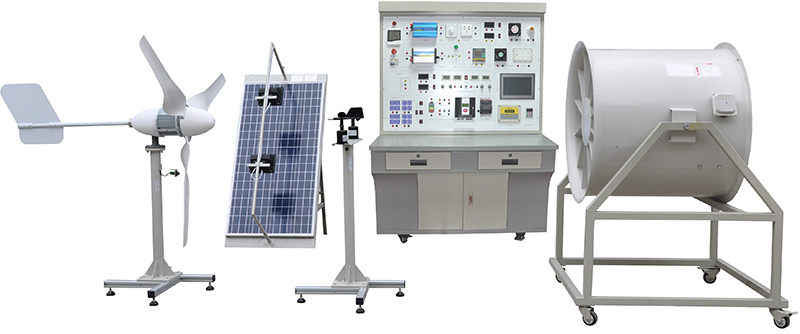

SB-FG500B01風光互補發電教學實驗實訓平臺
風光互補發電教學實驗實訓平臺適合高等院校：如能源與動力工程、電氣工程及其自動化、新能源科學與工程等專業，可利用該平臺開展《風光互補發電技術》《新能源發電系統集成》等課程的教學與研究，培養學生的科研能力和實踐操作能力，如深圳職業技術大學機電工程學院就利用風光互補發電實訓系統開展相關教學。
? 職業院校：高職、中職的新能源相關專業，如光伏發電技術與應用、新能源汽車技術等，可通過該平臺進行實訓教學，使學生掌握風光互補發電系統的安裝、調試、維護等技能，為就業打下基礎。
? 技工學校：適合技工學校的電工、新能源技術等專業，對學生進行風光互補發電技術的技能培訓，提升學生的實際操作能力和就業競爭力。
? 職業培訓學校：各類職業培訓學校可利用該平臺開展風光互補發電相關的技能培訓班，如光伏電站運維工程師培訓、風光互補系統安裝調試員培訓等，為社會培養專業人才。
? 企業內部培訓部門：太陽能光伏企業、風力發電企業、電力企業等的內部培訓部門，可使用該平臺對員工進行技能提升培訓，使員工熟悉風光互補發電系統的原理、操作和維護，提高員工的業務水平。
? 科研機構：相關科研機構在進行風光互補發電技術研究、智能控制算法開發等科研項目時，可借助該平臺進行實驗驗證和技術研發，同時也可用于培養科研人員的實踐能力。
一、特點與技術要求
◆ 系統實驗平臺集成了室內溫/濕度儀，風速測量、光照度測量系統，讓使用者操作起來更直觀。
◆ 系統采用32位數字化DSP技術，對蓄電池充放電進行全智能化的管理。
◆ 系統DC-AC并網同步電源，采用高頻脈沖調制技術。具有小體積、高效率及高功率因數輸出。
◆ 系統面板上采用直觀的數字表和液晶顯示，讓用戶了解當前系統工作狀態。
◆ 系統上的離網電源可以為用戶提供交流110V/220V純正弦波交流電能。
◆ 風光互補并網發電實訓系統，可以讓實訓學生自行拆裝移動，使用簡便、無噪音、無污染。
◆ 系統增加市電與風光互補發電切換模塊，讓實驗更具操作性。
◆ 增加分布式供電原理與實驗電路，讓學生增加對新知識的理解
二、主要技術規格參數
1、系統規格
◆ 系統工作電壓：12/24V DC 220VAC
2、單晶硅太陽能電池規格
◆ 組件尺寸(L*W*H)：1020*665*30mm
◆ 功率：120Wp
◆ 工作電壓：22.5±0.5V
◆ 工作電流：5.6±0.5A
◆ 短路電流：6.7±0.5A
◆ 開路電壓：22.5±0.5V
◆ 模擬小太陽模塊：220VAC 500W金鹵燈或1000W自然色太陽投光燈
2.2自動跟蹤單元
?跟蹤方式：雙軸全自動跟蹤； 精度：±0.5°
?水平回轉角度：360° ；俯仰角度：180°
?控制器供電電源：DC 12V
?電機供電電源：DC 12V
?模擬太陽燈：Q135/500W
3、永磁同步風機力發電機參數
◆ 額定功率：400(W)
◆ 額定電壓：12/24(V)
◆ 風輪直徑：1.3(m)
◆ 啟動風速：2(m/s)
◆ 額定風速：13(m/s)
◆ 工作形式：永磁同步發電機
◆ 風葉旋轉方向：順時針
◆ 風葉數量：3（片）
◆ 電機材料：鋁合金&不銹鋼
4、模擬風洞模塊
◆ 風量：38800 mз/h
◆ 風壓：330Pa
◆ 轉速：1450 r/min
◆ 功率：4kW
◆ 可調風速：無極調速
5、風光互補控制器規格
5.1風光互補控制器
◆ 工作電壓：12VDC
◆ 充電功率：520W
◆ 光伏功率：120W
◆ 風機功率：400W
◆ 充電方式：PWM脈寬調制
◆ 充電最大峰值電流 35A
◆ 過放保護電壓 11V
◆ 過放恢復電壓 12.6V
◆ 輸出保護電壓 16V
◆ 控制器設有蓄電池過充、過放電保護、蓄電池開路保護、負載過電壓保護、夜間防反充電保護、輸出短路保護、電池接反保護、欠壓和過壓防震蕩保護、均衡充電、溫度補償、光控開關功能；
◆ 負載為100W以下的12V/24V直流負載，控制單元一通道為常開輸出，另一通道為多類定時輸出（光控開、光控關，定時開、定時關，）。
6、離網逆變電源
◆ 直流輸入電壓：10～15VDC
◆ 額定蔬出功率：300W
◆ 輸出電壓：110/220VAC
◆ 輸出波形：純正弦波
◆ 輸出頻率：50Hz
◆ 工作環境：溫度-20℃～50℃
◆ 相對濕度：﹤90﹪（25℃）
◆ 保護功能：極性反接、短路、過熱、過載保護
7、并網同步逆變電源
7.1并網同步逆變電源
◆ AC標準電壓范圍：90V～140V/180V～260VAC
◆ AC頻率范圍： 55Hz～63Hz/45Hz～53Hz
◆ 并網輸出功率：500W
◆ 輸出電流總諧波失真：THDIAC <5%
◆ 輸出短路保護： 限流
◆ 顯示方式： LED
◆ 待機功耗： <2W
◆ 環境溫度范圍： -25 ℃～60℃
◆ 環境濕度： 0～99%(Indoor Type Design)
8、測風系統
◆ 測量范圍 風速：0～60m/s 風向：0～360°
◆ 精 度 ±0.1m/s ± 3°
◆ 工作電源：AC 220V±20% 50HZ， DC12V、5V或其他供電。
◆ 通訊接口： RS-232/485/USB通訊
◆ 環境溫度： -40℃～50℃
◆ 轉速傳感器：0～5000 風力發電機轉速檢測顯示（室內）
9、電表規格
◆ 直流電流表：20A， 顯示模式︰0.5"LED
◆ 直流電壓表：50V， 顯示模式︰0.5"LED
◆ 交流電壓表：500V，顯示模式︰0.5"LED
◆ 交流電流表：5A， 顯示模式︰0.5"LED
◆ 時間、溫/濕度表：× 1個，-20～99.9℃ 顯示時間，室內溫、濕度
10、負載：
◆ 風扇：×1個，額定電壓：12/24V，工作電流：0.25A，功率：3W
◆ 交通燈：1組，額定電壓：12/24V，工作電流：0.25A，功率：3W
◆ 蜂鳴器：×1個
◆ 馬達：×1個，額定電壓：12/24V，工作電流：0.35A，功率：5W 轉速：20rmp/min
◆ 交流線性電阻負載：3～100W連續可調
◆ 直流模擬負載：12V/24V/28WLED路燈板，帶PWM調光功能
◆ 實驗臺面板設置有直流輸出端口，設有阻性，感性負載，方便完成不同負載
11、電池：閥控式密封鉛酸蓄電池
◆ 額定電壓：12V
◆ 額定容量：20Ah
◆ 充電方法（恒壓），循環︰峰值充電電流為5.6A
12、監測系統：
高性能風光互補智能控制器，含PC端監控模塊，軟件與系統聯機后可以實現遠程監控,包括風能、太陽能、蓄電池的數據實時顯示、數據存儲、數據轉存，對風能、太陽能、蓄電池的參數進行配置，對風機的運行狀態進行控制等。數據以圖形曲線、實時數據表、模擬圖等多種形式顯示。運行狀態以報警形式提醒用戶，報警內容存儲備查。系統具有使用簡單，存儲容量大，功能全，多語言版本等特點。
13、系統外形尺寸：
長1470×寬700×高1570（㎜）附滾輪方便推動至戶外教學。
14、監控軟件
◆ PC監控模塊：監控主機、監控軟件。
◆ 顯示內容：蓄電池電壓、風機電壓、光伏電壓、風機電流、光伏電流、風機功率、光伏功率，能量模擬圖，當前風速（米/秒），當前風向（度）
風力發電系統工作主界面
風力電系統工作數據主界面（可切換不同曲線界面）
當前風資源數據主界面
三、實訓項目
（一）光伏發電系統基本認識實驗
1.1 光伏發電系統組成部分基本認識實驗
（二）控制柜基本認識：
2.1 太陽能電池板開路電壓測試實驗
2.2 太陽能電池板短路電流測試實驗
2.3 太陽能電池板IV特性測試實驗
2.4 太陽能電池板最大功率輸出特性實驗
2.5 太陽能電池板填充因子計算實驗
2.6 太陽能電池板轉換效率計算實驗
2.7 開路電壓與相對光強的函數關系
2.8 短路電流與相對光強的函數關系
2.9 太陽能電池板PV特性測試實驗
2.10 太陽能電池板暗伏安特性測試實驗
2.11 太陽能電池板輸出特性測試實驗
2.12 串聯電阻對填充因子的影響實驗
2.13 并聯電阻對填充因子的影響實驗
2.14 太陽能電池光譜特性測試實驗
2.15 太陽能電池串聯開路電壓測試實驗
2.16 太陽能電池串聯短路電流測試實驗
2.17 太陽能電池并聯開路電壓測試實驗
2.18 太陽能電池并聯短路電流測試實驗
2.19 負載特性實驗
（三）太陽能蓄電池控制器實驗系列
3.1 太陽能蓄電池充電控制實驗
3.2 太陽能蓄電池放電實驗
3.3 蓄電池電流電壓測量實驗
3.4 蓄電池電量估測實驗
3.5 控制環境溫度測量實驗
3.6 MPPT閉環給定實驗
3.7 DC-DC升壓實驗
3.8 DC-DC降壓實驗
（四）太陽能應用實驗系列
4.1 太陽能LED顯示實驗
4.2 太陽能直流風扇實驗
4.3 太陽能直流電機實驗
4.4 太陽能交流燈源實驗
（五）太陽能發電控制器阻抗變換實驗
（六）太陽能光伏逆變器實驗系列
（七）太陽能發電系統綜合設計實驗
（八）太陽能電池板方陣安裝實訓
（九）風機部分
四、主要設備清單
序號 | 型號 | 數量 | 備注 |
1 | 風光互補發電實訓臺 | 1 | 含腳輪 |
2 | 變頻器 | 1 | 風機控制模塊 |
3 | 交直流負載 | 1 |
|
4 | 風光互補控制器 | 1 |
|
5 | 蓄電池 | 1 | 12V |
6 | 風光互補逆變器 | 2 | 并網離網逆變電源 |
7 | 測風支架 | 1 | 含腳輪 |
8 | 測風系統模塊 | 1 | 風向 風速 |
9 | 模擬風力支架 | 1 | 含腳輪 |
10 | 固定式全銅電機（模擬風） | 1 |
|
11 | 發電風機 | 1 |
|
12 | 發電風機支架 | 1 |
|
13 | 太陽能板 | 1 | 100W 帶自動追蹤 |
14 | 帶光源投光燈 | 1 | 300W |
15 | 說明書 | 1 |
|
16 | 工控機 | 1 |
|
17 | 安全圍欄 | 3 |
|
18 | 合格證 | 1 |
|
19 | 實訓導線 | 1 |
|
20 | 保險絲 | 1 |
|
21 | 插頭及插座 | 1 |
|
22 | 程序軟件 | 1 |
|
