SB-506制冷壓縮機性能測試實驗裝置
"制冷壓縮機性能測試實訓設備"采用蒸汽壓縮式制冷循環系統，配備全封閉式制冷壓縮機、冷凝器、蒸發器等制冷系統真實部件，并設有智能溫度調節儀、流量計、壓力表、電壓表、電流表等測量儀表。不但能開設制冷壓縮機性能參數的測定實訓，還能進行制冷循環基本原理的演示實訓。適用于職業院校制冷專業相關課程的教學實訓。
一、制冷壓縮機性能實驗臺實驗內容
1、壓縮式制冷循環系統的基本結構和工作原理認識實驗；
2、制冷系統性能實驗；
二、制冷壓縮機性能實驗臺主要技術參數：
1、輸入電源：單相三線～220V±10% 50Hz溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m.

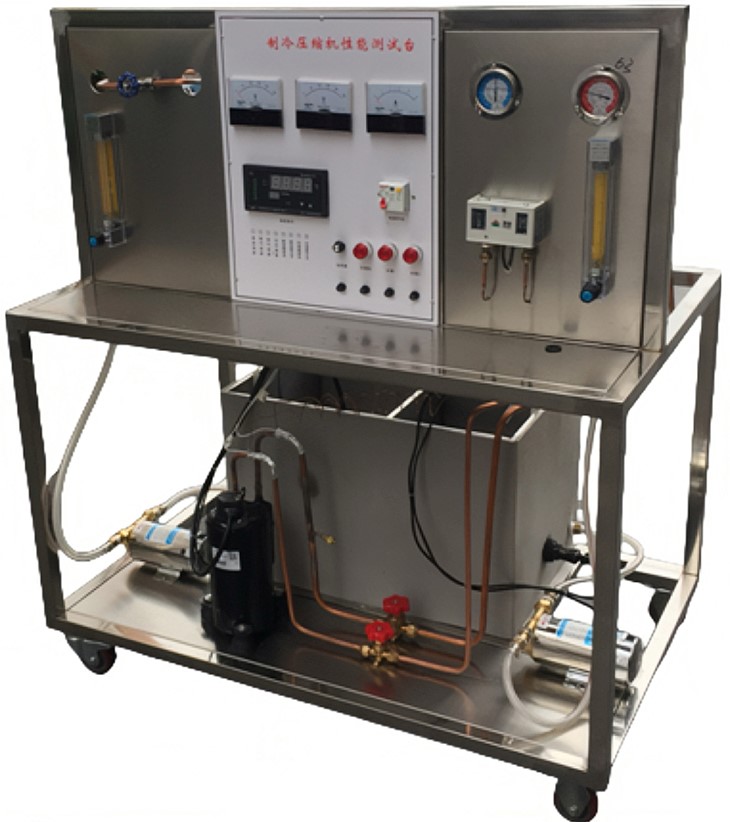

2、外觀
不銹鋼實驗臺，正面設有電源控制及測量儀表功能板。底部裝有四個帶剎車的萬向輪，便于移動和固定。
3、制冷系統
1.5匹 日立壓縮機、冷凝器、干燥過濾器、手動節流閥、儲液器和蒸發器。制冷劑：R22 ；制冷量：3900W。
4、循環水系統
（1） 水泵2只：額定揚程：6~12m；
（2） 冷凝器循環水箱和蒸發器循環水箱
（3） 加熱器1只（功率1000W）：輸出功率可通過電位器進行調節，用于加熱蒸發器循環水。
5、測量儀表
（1） 真空壓力表2只（精度2.5級）
量程為-0.1～1.8MPa和-0.1～3.6MPa，分別實時測量制冷系統低壓側壓力和高壓側壓力
（2） 流量計2只
采用玻璃轉子流量計，量程為16～160ml/min，分別測量冷凝器和蒸發器冷卻水流量
6、控制儀表
高低壓壓力控制器1只：實時監測制冷系統低壓側壓力和高壓側壓力，當高壓高于設定值或低壓低于設定值時，控制器發出控制信號切斷壓縮機電源
7、設有漏電保護、可對人身及設備進行有效保護。
三、制冷壓縮機性能實驗臺主要配置
序號 | 名稱 | 單位 | 數量 |
1 | 不銹鋼移動式實驗臺 | 套 | 1 |
2 | 制冷壓縮機 （日立） | 臺 | 1 |
3 | 儲液罐 | 只 | 1 |
4 | 增壓泵 | 臺 | 2 |
5 | 冷凝器 | 套 | 1 |
6 | 蒸發器 | 套 | 1 |
7 | 流量計 | 臺 | 2 |
8 | 節流閥 | 個 | 1 |
9 | 數顯溫度表 | 只 | 8 |
10 | 功率表 | 只 | 2 |
11 | 銅手閥 | 只 | 2 |
12 | 高低壓控制器 | 只 | 1 |
13 | 高壓表 | 只 | 1 |
14 | 低壓表 | 只 | 1 |
15 | 放水閥 | 個 | 1 |
16 | 加熱器 | 組 | 1 |
17 | 電源開關 | 只 | 1 |
18 | 熱水箱 | 只 | 1 |
19 | 冷水箱 | 只 | 1 |
20 | 配套管路 | 套 | 1 |
