SBNJ-DF-1204-8拖拉機整機電器實訓臺
一、產品簡介

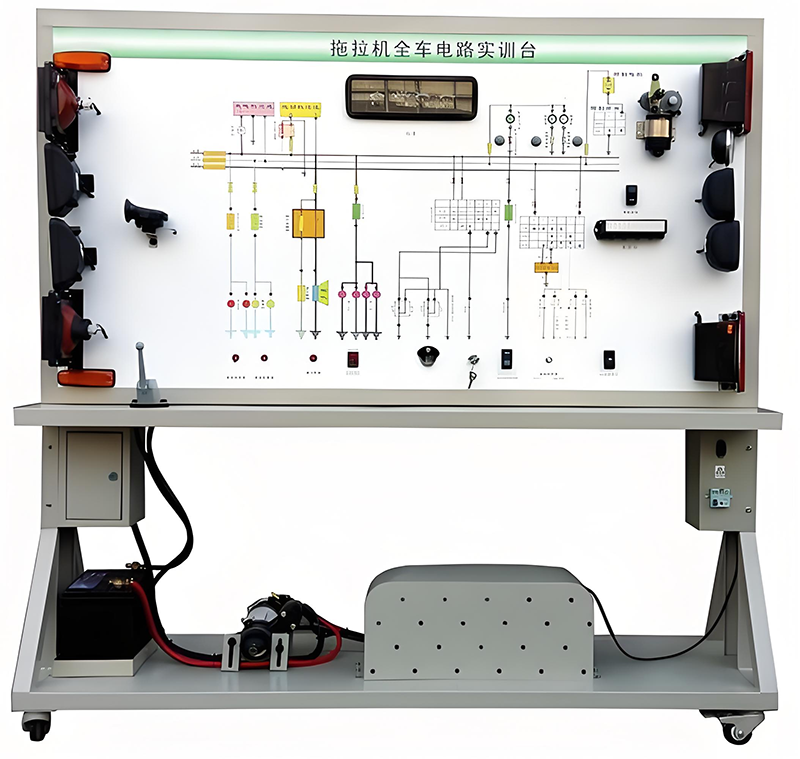

拖拉機整機電器實訓臺采用全新DF-1204-8拖拉機整車電器實物為基礎，充分展示儀表系統、燈光系統、喇叭系統、發動機電器系統、起動系統和充電系統等電器各系統的組成結構和工作過程。適用于學校對整車電器理論和維修實訓的教學需要。
二、功能特點
1.真實可運行的整車電器系統，充分展示整車電器系統的組成結構。
接通電源，操縱示教板上的各種電器開關、按鈕、真實演示儀表系統、燈光系統、喇叭系統、發動機電器系統、起動系統和充電系統等電器各系統的工作過程。
2.設備面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析整車電器各系統的工作原理。
3.面板上安裝有檢測端子，可直接在面板上檢測整車電器各系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
4.設備面板部分采用面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置。
5.★配套"汽車電子實訓仿真軟件
軟件功能：
(1)軟件包含汽車6個系統：汽車燈光系統、啟動系統、充電系統、雨刮系統、儀表系統、中控與車窗系統。
(2)軟件與實物完美結合，軟件的原理圖、外形圖和電路圖與實物一模一樣；
(3)系統帶有背景音，可以按照教學條件打開或關閉。
(4)軟件內部空間為寬敞明亮的教室，原理圖、線路圖和實物零部件為高清顯示。
(5)360度旋轉，簡單控制放大、拉近、縮小、旋轉、便于多個角度觀察每一個細節，可以查看設備的任何位置。全程無死角。
(6)連線功能：進入連線功能后，界面的原理圖出現，點擊每個零部件的接線端子，系統自動顯示待連接狀態，點擊正確的連接點后，線路的線條自動出現。并有聲音提示。點擊錯誤的連線點時，系統發出報警。拉出側菜單可觀察點擊連線的進度。連線完成后，進行下一項。
(7)動態測試功能，連線正確的狀態下，進入測試實訓功能，操作相應開關，相應的系統進入工作狀態。如點擊點火開關，系統上電，15電源指示燈點亮。點擊啟動開關，啟動機隨機運轉啟動，發動機運行并伴有啟動運行的聲音提示，發電機開始運轉，充電指示燈寫熄滅。
(8)故障設置系統功能：在連線成功后，可以設置多個系統故障。單個故障不低于10個。側面菜單帶有故障文字描述，并伴有中文提示故障是否設置成功。
(9)故障狀態下，可以進入動態測試功能，例如點擊主控開關的左前玻璃升降開關，系統會中文提示語音播報，提示系統出現故障，此時系統將不能再進行運轉測試。例如左前車窗電機不再運轉動作
(10)故障檢測功能：點擊萬用表并打開，調節正確的測量量程，用表筆測試故障系統，萬用表顯示故障點的正常與故障時數據，以判斷那個線路或原件出現問題。
▲要求提供在"汽車電子實訓仿真軟件"軟件來源證明文件,原件備查。
三、技術規格
外形尺寸（約）：1740×650×1700mm(長×寬×高)
動力電源：三相四線(或三相五線)380V±10% 50Hz
工作電壓：直流12V
工作溫度：-40℃～+50℃
三相異步電動機
型 號：YT 100L1-4
電壓：AC 220V/380V
功率：2.2KW
轉速：1420r/min
顏色：7032
鋼管：40*40*3mm
機柜：1.5mm冷板沖壓成形，背面設置維修門；
移動腳輪：100*60mm
四、基本配置（每臺）
序號 | 名 稱 | 規格型號 | 單位 | 數量 |
1 | 面板 | 裝有各種檢測端子以及彩色電路圖 | 套 | 1 |
2 | 點火開關 |
| 個 | 1 |
3 | 組合儀表 | 原車 | 套 | 1 |
4 | 組合開關 | 原車 | 套 | 1 |
5 | 左右前大燈總成 | 原車 | 套 | 1 |
6 | 左右前 小 燈 | 原車 | 套 | 1 |
7 | 左右轉向燈 | 原車 | 套 | 1 |
8 | 左右轉向邊燈 | 原車 | 套 | 1 |
9 | 左右組合尾燈 | 原車 | 套 | 1 |
10 | 工作燈 | 原車 | 套 | 1 |
11 | 燈光開關 | 原車 | 套 | 1 |
12 | 剎車燈開關 | 原車 | 套 | 1 |
13 | 倒車燈開關 | 原車 | 套 | 1 |
14 | 危險燈開關 | 原車 | 套 | 1 |
15 | 線束 |
| 套 | 1 |
16 | 喇叭 | 原車 | 個 | 1 |
17 | 喇叭繼電器 | 原車 | 個 | 1 |
18 | 霧燈繼電器 | 原車 | 個 | 1 |
19 | 起動機總成 | 原車 | 臺 | 1 |
20 | 發電機總成 | 原車 | 臺 | 1 |
21 | 三相異步電動機 | YT 100L1-4 | 臺 | 1 |
22 | 蓄電池 |
| 臺 | 1 |
23 | 保險絲盒 |
| 個 | 1 |
24 | 電源總開關 | 50A | 個 | 1 |
25 | 移動臺架(帶自鎖腳輪裝置) | 1740×650×1700mm(長×寬×高) | 臺 | 1 |
26 | 故障模擬與排除裝置 |
| 套 | 1 |
27 | 設備手冊 |
| 套 | 1 |
28 | 合格證與保修卡 |
| 套 | 1 |
