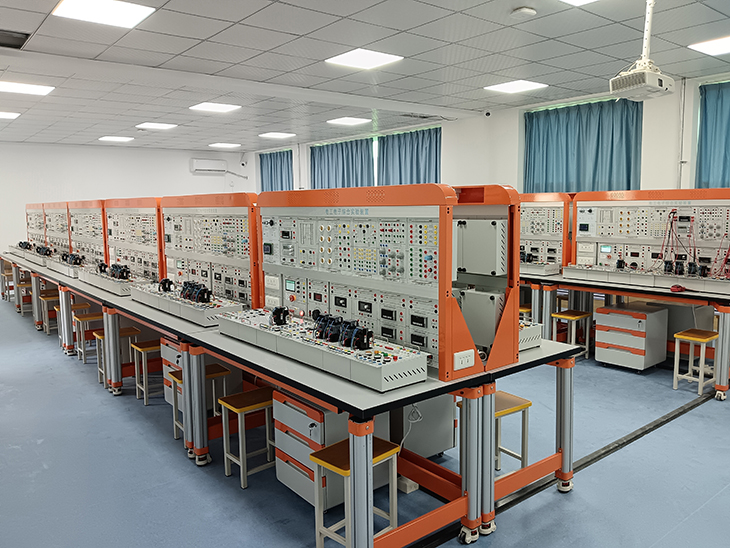

SBDG-221C電工電子電氣控制實訓裝置
電工電子電氣控制實訓裝置、電工電子實訓室主要用于電器類、電子類、機電類專業的“電工基礎”、“電子技術基礎”、“電機控制”、“電氣控制技術”等課程的實訓教學。電工電子電拖綜合實驗裝置主要配備了各種交直流電源、信號源、智能儀表、電工電子實訓模塊、實訓掛箱等設備，可以實現模擬與數字電路模塊的實驗，電子元件識別與檢測、電路板焊接、電子產品裝配、電子產品調試、PCB板圖的設計等實訓項目。
一、基本功能：
1、實驗平臺能完成高等院校電路分析、電工技術、電路原理、電子技術等多門課程的實驗教學。
2、平臺配套測量儀表精度高，采用數字化、智能化及人機對話模式，各種儀表均有可靠的保護功能。
3、平臺操作面板采用鋁制面板，面板厚度2mm，文字符號采用現代彩色噴描技術處理，面板標識清晰，鋁面板顏色和實驗臺顏色一致。
4、整體采用模塊化結構形式，電源和儀器儀表全部采用獨立掛箱式結構，各實驗模塊任務明確，方便學校根據自身的教學要求，選擇不同的實驗配置，易于后期擴展升級。實驗模塊之間的工作電源用短接導線連接，既接通各模塊電源，又使各模塊連成一體。
5、平臺裝有電壓型漏電保護裝置，若有漏電現象，即產生告警信號并切斷總電源，確保實驗進程安全；裝有一套電流型漏電保護器，若有漏電現象，當漏電流超過一定值時，即切斷電源；各種電源及各種儀表均有可靠的保護功能。實驗連接線及插座采用不同的結構，使用安全、可靠、防觸電。
二、技術性能：
1、輸入電源：三相四線(或三相五線)AC380V±10% 50Hz
2、裝置容量：＜1.5kVA
3、外形尺寸：約1650mm×720mm×1540mm
三、實驗臺主要配置及功能：電工電子電拖綜合實驗平臺由實驗桌、實驗臺架、存儲柜、實驗掛箱組件、配件等組成。
具體參數如下：
序號 | 部件名稱 | 功能及技術參數 | 數量 |
1 | 實驗桌 | 1.桌子臺面板采用E1級三聚氰胺復面合成板，臺面厚度約25mm。 2.采用四個工業鋁型材立柱為支撐，立柱端部可安裝調節腳，方便高度調節，主體結構通過左、右各2個C字形鋁壓成型構件聯接，臺面高度約800mm，桌面板下設支撐框架，截面尺寸為30×30mm，承受力不少于300kg。 3.立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭，槽內適用工業鋁型材通配螺母及配件。 4.C字形鋁壓成型構件為左、右對稱件，外形約160×166×70mm，采用壓鑄成型工藝，經機加工、拋丸、噴砂，表面藍色靜電噴涂工藝。 | 1套 |
2 | 實驗臺架 | 實驗臺架采用獨立框架式結構設計，框架由上中下左右五根工業鋁型材分割為上下兩個區域，所有型材表面滑，無凹槽，用于放置儀表、實驗模塊等。 | 1套 |
3 | 存儲柜 | 采用圓弧卷邊冷沖壓鈑金一體成型，封閉式結構，表面靜電噴涂，外形尺寸：約寬450x深550x高705（mm），總重量≥31kg；柜體四邊圓弧設計：R=30mm，柜體邊框總厚度≤2.5mm；配有承重型卡扣式三節軌，導軌承重量≥30kg，抽屜把手采用卡套式鈑金卷邊工藝，把手尺寸≥440x45x18mm，抽屜采用聯體鎖設計，底部配有4個1.5寸萬向帶剎車腳輪。 | 1套 |
4 | 三相交流電源 | （1）提供線電壓380V交流電源、相電壓220V交流電源。交流電源輸出設有電源保護系統，相間、線間過電流及直接短路均能自動保護。提供三相漏電保護器作為整個實驗平臺的電源總開關。三相輸出通過停止和啟動按鈕控制。 （2）實驗室智慧用電安全控制系統 智能電源管理系統具有過溫、短路、過流、過壓、欠壓、失壓、功率限定7大保護功能；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過遠程清除故障后，才能上電成功；能通過無線4G和有線以太網與手機APP和PC端云平臺通訊，沒有網絡的情況下，教室整套智能電源管理系統可離線獨立運行。 智能終端：智能電源管理系統以32位ARM為核心，采用4.3寸彩色觸摸屏為人機交互界面，實時監控設備運行情況，提供Zigbee、CAN等多種通信模式，具備語音播報功能。能實時監測三相電壓、電流、功率，功率因數、頻率、電能等參數，液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數；設備時間管理包含年月日時間的顯示；用戶通過刷卡方式請求開啟設備，PC端進行授權之后，設備可啟動使用，PC端可分時預約設備的啟動和停止。 | 1套 |
5 | 交流可調電源 | 提供0～250V連續可調交流電源一路，數顯電壓變顯示輸出電壓值，輸出具有短路、過流保護等功能。提供交流電壓表一只，測量范圍0～500V，三位半顯示，能夠測量輸入交流電壓。 | 1套 |
6 | 直流可調電源 | 提供雙路直流程控電源:采用DAC加MOS管恒流輸出，每路輸出0-30V/2A，電壓穩定度≤0.3%，電流穩定度≤0.3%，有短路、過流自動保護功能，設有短路軟截止自動保護和自動恢復裝置。 2.8寸TFT液晶屏顯示輸出電壓、輸出電流、負載電壓和負載電流，并且具有恒流提醒功能。采用EC11旋鈕編碼器調節輸出電流和限位電流。 | 1套 |
7 | 低壓直流電源、智能直流恒流源 | 一路0-500mA/12V恒流源:采用DAC加MOS管恒流輸出，負載穩定度≤5×10-4 ，額定變化率≤５×10-4 。2.8寸TFT液晶屏顯示輸出電流值、限位電流和負載電流，且具有恒流提醒功能。采用EC11旋鈕編碼器調節輸出電流和限位電流。 低壓直流電源：±5V、±12V四路固定輸出，每路均具有短路、過流保護及自動恢復保護功能。 | 1套 |
8 | 智能交流電壓表、電流表 | 1）智能交流電壓表1只:測量范圍：0-1000V,設置1V/10V/100V/1000V四量程，六位數碼顯示測量值。儀表采用現代化技術，數碼中文顯示，具備智能化、數字化，上位機通訊功能，通過按鍵能夠?qū)x表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程自動報警提示及保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。 2）智能交流電流表1只：測量范圍：0-5A, 設置10mA/500mA/5A三檔量程，六位數碼顯示測量值。儀表采用現代化技術，數碼中文顯示，具備智能化、數字化，上位機通訊功能，通過按鍵能夠?qū)x表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程自動報警提示及保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。 | 1套 |
9 | 智能直流電壓表、電流表 | 1）智能直流電壓表1只:測量范圍：0-1000V,設置1V/10V/100V/1000V四檔量程，六位數碼顯示測量值。儀表采用現代化技術，數碼中文顯示，具備智能化、數字化，上位機通訊功能，通過按鍵能夠?qū)x表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程自動報警提示及保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。 2）智能直流電流表1只：測量范圍：0-5A,設置10mA/500mA/5A三檔量程，六位數碼顯示測量值。儀表采用現代化技術，數碼中文顯示，具備智能化、數字化，上位機通訊功能，通過按鍵能夠?qū)x表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程自動報警提示及保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。 | 1套 |
10 | 智能功率、功率因數表 | 功率測量精度0.5級，功率因數測量范圍0.3-1.0，電壓電流量程為450V和5A。六位數碼顯示有功功率、無功功率、總功率、功率因數、電壓、電流、負載類型，負載類型：L、R、C。儀表采用現代化技術，數碼中文顯示，具備智能化、數字化，上位機通訊功能，通過按鍵能夠?qū)x表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程自動報警提示及保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。 | 1套 |
11 | 函數信號發生器 | 1）采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。 2）2.7寸TFT液晶屏顯示輸出頻率、波形、占空比、幅度、衰減、偏置。 3）正弦波輸出幅度≥10V，輸出阻抗50Ω，失真度<1%（1HZ-- 10KHz）。 4）頻率范圍 1HZ~3MHz, EC11旋鈕編碼器調節。 5）輸出幅度采用EC11旋鈕編碼器調節，正弦波輸出具有20db,40db，60db衰減。 6）方波占空比可調, 調節范圍：5%-95%調節； 7）外測頻率功能，頻率計測量范圍1HZ-100MHz，幅度3.3V，具有自動換檔功能。 8）上位機設置函數信號發生器各個參數，并有實時監視及鎖定和關斷功能 9）上升時間≤50。 10) 5V正反相單脈沖輸出。 11) 工作溫度范圍：-20℃～+50℃。 | 1套 |
12 | 電路基礎模塊（一） | 提供電阻、電感、電容、電路基礎實驗模塊和故障按鍵（3個）等，完成疊加定理、基爾霍夫定律、戴維南定理、諾頓定理、電壓源與電流源的等效變換、一階、二階電路過渡過程的研究、RLC串聯諧振電路的研究等實驗。 | 1套 |
13 | 電路基礎模塊（二） | 提供各種功率電阻、燈泡（12V/0.1A）、穩壓管（2CW51）、二極管、電位器（1k/2W、10k/2W、100k各一只）、電阻箱（0～9Ω/2W、0～90Ω/2W、0～900Ω/2W、0～9000Ω/2W各一組）等。 | 1套 |
14 | 交流電路模塊（一） | 提供鐵芯變壓器一只（50VA、36V/220V）、電流插座等，原、副邊均設有保險絲及電流插座，方便測試并能可靠保護防止變壓器損壞。 | 1套 |
15 | 交流電路模塊（二） | 提供0.22uF/500V、0.47uF/500V、1uF/500V（三只）、2.2uF/500V、4.7uF/500V高壓電容、鎮流器、啟輝器、日光燈等，高壓電容可通過鈕子開關控制，完成日光燈電路連接和功率因數提高實驗。 | 1套 |
16 | 交流電路模塊（三） | 提供四組負載和四組獨立的電流插座。每組負載由兩個獨立的白熾燈螺口燈座組成(每組設有一個開關與一個電流插座)?？刹?0W以下的白熾燈八只。能夠完成三相交流電路實驗。 | 1套 |
17 | 模擬電路實驗模塊 | 提供低壓交流電源（0V、6V、10V、14V抽頭各一路及中心抽頭17V兩路）、三極管（3DG6、3DG12、3CG12）、二極管（1N4007、1N4148）、穩壓塊（7812、7815、7915、LM317）、電阻、單結晶體管、蜂鳴器、電容等。配有相關實驗元器件。 | 1套 |
18 | 數字電路實驗模塊 | 提供四位十進制譯碼顯示器、八位邏輯電平開關、八位邏輯電平指示器、三態邏輯筆（紅、黃、綠指示）、脈沖信號源（正、負輸出單次脈沖和頻率為0.5Hz～300kHz連續可調的計數脈沖源各一路），設有一些高可靠圓腳集成電路插座（14P、16P、28P、40P若干只）。配有相關實驗元器件。 | 1套 |
19 | 繼電接觸控制實訓模塊 | 提供網孔板（404mm×298mm）一塊、交流接觸器（線圈電壓為220V）三只、熱繼電器一只、時間繼電器一只、按鈕三只（黃、綠、紅各一只）、按鈕開關盒（三孔）一個、變壓器（220V/26V/6.3V）一只、整流橋一個、能耗制動電阻（10Ω/25W）一個、接線端子排（TB1510）一個、專用實訓連接線10根?？赏瓿扇喈惒诫妱訖C點動和自鎖控制線路、正反轉控制線路、Y-△自動降壓起動控制線路、能耗制動控制線路等實訓項目。 | 1套 |
20 | 繼電接觸控制實訓 | 提供交流接觸器（線圈電壓為220V）兩只，按鈕三只（黃、綠、紅各一只）。 | 1套 |

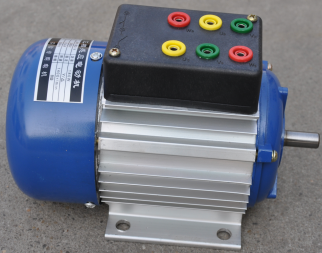

21 | 電動機 | 三相鼠籠電機（380V/180W）
| 1臺 |
22 | 傳感器實驗系統 |
| 1套 |
23 | 實驗導線 | 根據不同實驗項目的特點，配備不同規格的實驗連接線；強電和弱電導線均采用高可靠護套結構手槍插連接線（不存在任何觸電的可能）；兩種導線都只能配合相應內孔的插座，不能混插。 | 1套 |
24 | 實驗配件 | 提供與實驗設備相匹配的實驗指導書、配件等。 | 2套 |
25 | 學生凳 |
| 1張 |
26 | 配套教學資源 | 注：購買12臺以下無此項配置 | 共1套 |
1、電工基礎實驗
（1）基本電工儀表的使用與測量誤差的計算
（2）減小儀表測量誤差的方法
（3）歐姆定律
（4）疊加原理驗證及其故障判斷
（5）基爾霍夫電壓和電流定律驗證及其故障判斷
（6）戴維南定理驗證及其故障判斷
（7）諾頓定理驗證及其故障判斷
（8）電壓源外特性的測定
（9）直流電阻電路故障的檢查
（10）二端口網絡
（11）互易定理
（12）電容的充放電
（13）最大功率傳輸條件測定
（14）電位電壓的測定及電路電位圖的繪制
（15）已知和未知線性與非線性電路元件伏安特性的測繪
（16）一階電路過渡過程的研究
（17）二階電路過渡過程的研究
（18）RLC串聯諧振電路的研究
（19）功率因數提高
（20）功率因數及相序的測量
（21）用三表法測量交流電路等效參數
（22）三相交流電路電壓的測量
（23）三相交流電路電流的測量
（24）三相電路功率的測量
（25）單相變壓器參數測定及繞組極性判別
2、模擬電路實驗
（1）常用電子儀器的使用
（2）晶體二極管的判別與檢測
（3）晶體三極管的判別與檢測
（4）單管低頻放大器的靜態測試
（5）單管低頻放大器放大能力的測試
（6）場效應管放大電路
（7）負反饋放大電路
（8）差動放大電路
（9）射極跟隨器
（10）雙電源反相比例放大器的測試
（11）電壓跟隨器
（12）過零比較器
（13）滯回比較器
（14）窗口比較器
（15）RC文氏橋式正弦波振蕩器的測試
（16）LM386集成功率放大器的測試
（17）三角波、方波發生器
（18）集成運放的調零電路
（19）電源極性錯接的保護電路
（20）輸入端限幅保護電路
（21）輸出端限幅保護電路
（22）整流、濾波電路
（23）穩壓管穩壓電路
（24）三端集成固定穩壓電源
3、數字電路實驗
（1）晶體二極管開關特性
（2）晶體三極管開關特性
（3）二極管限幅器
（4）鉗位器
（5）三極管限幅器
（6）TTL集成邏輯門
（7）集成與門邏輯功能測試
（8）集成非門電路邏輯功能測試
（9）集成或門電路邏輯功能測試
（10）集成與非門邏揖功能測試
（11）CMOS門電路的測試
（12）集成邏輯電路的連接與驅動
（13）組合邏輯電路（半加器、全加器）
（14）3-8線譯碼器
（15）計數與顯示電路的實現
（16）數據選擇器應用
（17）基本RS觸發器
（18）JK觸發器
（19）D觸發器
（20）計數器的測試與應用
（21）移位寄存器及其應用
（22）脈沖分配器及其應用
（23）555時基電路
4、電氣控制實訓項目
（1）三相異步電動機的使用與起動
（2）三相電動機接觸器點動正轉控制線路
（3）三相電動機具有自鎖的正轉控制線路
（4）三相電動機具有過找保護的正轉控制線路
（5）三相電動機接觸器聯鎖的正反轉控制線路
（6）三相電動機按鈕聯鎖的正反轉控制線路
（7）三相電動機按鈕接觸器復合聯鎖控制線路
（8）三相電動機接觸器控制Y/△降壓起動
（9）三相電動機時間繼電器控制Y/△降壓起動
（10）工作臺自動往返控制線路
（11）三相異步電動機反接制動控制電路
（12）三相異步電動機多地控制
（13）電動葫蘆電路維修控制線路
